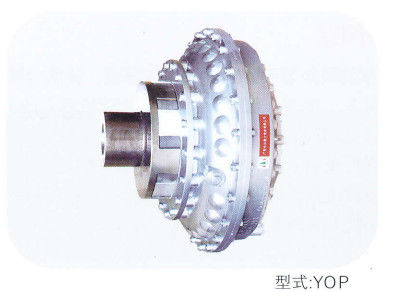

Złącze hydrauliczne ograniczające moment typu YOXIIZ Złącze ograniczające moment ograniczające moment ograniczający
Złącze ograniczające moment Przegląd:
1Napęd zewnętrzny, pojemność obrotu turbiny, obrót jest połączony z obudową koła pompy, sprzęgło elastyczne po stronie silnika, masa sprzęgła składa się głównie z łożyska redukcyjnego.
2. komora pomocnicza, która należy do dynamicznego typu rozładowania ciśnienia, zdolność natychmiastowej ochrony przed przeciążeniem, szybka prędkość reakcji, współczynnik przeciążenia jest niski,może skutecznie ograniczyć moment startowy.
3Seria YOX to specjalne akcesoria do taśmowego przenośnika typu TD.
4W przypadku gdy wał redukcji jest znacznie cieńszy niż wał silnika, najlepiej nie wybierać tego typu, można również przyjąć wejście, wyjście odwrócone środki, aby zapobiec uszkodzeniu wału redukcji.W przypadku zmiany odwróconej wydajności, ale nie wpływa na stosowanie.
5. Podwójne zwiększenie prędkości lub zwiększenie prędkości napędu silnika zgodnie z wyborem parametrów na niskim poziomie.
Złącza hydrauliczne Złącza płynneZastosowanie:
Przenośnik pasowy, przenośnik skrapujący, przenośnik łańcuchowy, przenośnik śrubowy, koparka, koparka kołowa wiadrowa, różne windy, młyn kulkowy, krusznik, młyn węglowy, żuraw wieżowy, żuraw bramowy, żuraw typu mostek,Maszyny i urządzenia do odzyskiwania odpadów, odwrotniki, pralki, bębny garbarskie, maszyny rozrywkowe, mieszalniki, maszyny do ciągnięcia drutu, maszyny do mieszania gumy, maszyny do formowania wtryskowego, wytłaczacze, maszyny do kuli wodnej,maszyny do wytwarzania odpadów, itp. .
Złącze hydrauliczne płynuDane techniczne:
|
规格型号 Specyfikacja Rodzaj |
输入转速 Wprowadzanie prędkość n(r.p.m) |
przesyłka zasięg Ranger z moc przekazywane N (kW) |
过载系数 Nadmiar obciążenia współczynnik Tg |
efektywność Efektywność Wpływ
n |
Maksymalna średnica i długość otworu wejściowego Max.Input średnica otworu długość d jmax/l,max |
Maksymalna średnica otworu wyjściowego 径及长度 Długość d2max/Lzmax |
充油量 (L Wolumen oleju do napełniania) |
Wymiary Wymiary (mm) |
Waga Waga |
|||||||||
|
起动 Rozpocznij |
制动 hamulca |
40% qmin |
80% qmax |
A | A1 | D | B | D1 | A2 | C | E | (kg) | ||||||
| YOXIIz400 | 1000 | 8-18.5 | 1.5-1.8 | 2-2.5 | 0.96 | 265/140 | 〇65/140 | 5.2 | 10.4 | 556 | 358 | 0472 | 150 | @315 | 10 | 38 | 101 | 113 |
| 1500 | 28-48 | |||||||||||||||||
| YOXIIz450 | 1000 | 15-30 | 1.5-1.8 | 2-2.5 | 0.96 | 075/140 | 75/140 | 7.5 | 15 | 580 | 382 | ②530 | 150 | ②315 | 10 | 38 | 90 | 128 |
| 1500 | 50-90 | |||||||||||||||||
| YOXIIz500 | 1000 | 25-50 | 1.5-1.8 | 2-2.5 | 0.96 | 090/170 | 090/170 | 10.3 | 20.5 | 666 | 423 | σ582 | 190 | 0400 | 10 | 42 | 107 | 155 |
| 1500 | 68-144 | |||||||||||||||||
| YOXIIz560 | 1000 | 40-80 | 1.5-1.8 | 2-2.5 | 0.96 | Q100/210 | 0100/210 | 13.2 | 26.4 | 736 | 491 | 0634 | 190 | @400 | 10 | 42 | 144 | 205 |
| 1500 | 120-270 | |||||||||||||||||
| YOXIIz600 | 1000 | 60-115 | 1.5-1.8 | 2-2.5 | 0.96 | 0110/210 | 0110/210 | 16.8 | 33.6 | 790 | 520 | 0695 | 210 | ②500 | 15 | 45 | 140 | 260 |
| 1500 | 200-360 | |||||||||||||||||
| YOXIIz650 | 1000 | 90-176 | 1.5-1.8 | 2-2.5 | 0.96 | 0120/21C | 0120/210 | 24 | 48 | 829 | 560 | 760 | 210 | σ500 | 15 | 45 | 134 | 385 |
| 1500 | 260-480 | |||||||||||||||||
| YOXIIz750 | 1000 | 170-330 | 1.5-1.8 | 2-2.5 | 0.96 | 0130/210 | 0130/210 | 34 | 68 | 940 | 610 | 0860 | 265 | @630 | 15 | 50 | 160 | 488 |
| 1500 | 380-760 | |||||||||||||||||
| YOXIIz875 | 750 | 140-280 | 1.5-1.8 | 2-2.5 | 0.96 | @140/250 | Q140/250 | 56 | 112 | 1040 | 680 | 0992 | 265 | 0630 | 20 | 75 | 160 | 655 |
| 1000 | 330-620 | |||||||||||||||||
Uwaga: Niniejsza forma jest typem konstrukcji z kołem hamulcowym i ma następujące cechy:
1Jest to postać ustalona przez grupę projektantów, która jest odpowiedzialna za odnowienie i zmianę DTll w całym kraju.
2Jest to zewnętrzna forma napędu koła.
3Wszystkie wymiary są zjednoczone w całym handlu.
Rysunek konstrukcyjny sprzęgła hydraulicznego:
