LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling

Typ LZD Węzeł stożkowy z otworem elastycznym sprzęgło gniazdowe sprzęgło spinalne Węzeł spinalny sprzęgło elastyczne

Produkty - Sprzęt do przenoszenia - Łączniki elastyczne
  • Podkreślić

    Łączniki elastyczne typu LZD

    ,

    Łączniki elastyczne z otworem wału

    ,

    40Cr Stalowe sprzęgło z przyrządu do cięcia

  • Nazwa produktu
    Elastyczne sprzęgło typu Bush Pin
  • Materiał
    Stal, 45#/40Cr/42CrMo
  • Połączenie
    Otwór wału
  • Struktura
    Zestaw
  • Kolor
    Wymagane przez klienta
  • Standardowe lub niestandardowe
    Standardowy
  • Zalety
    Wysoki i stabilny poziom jakości
  • Miejsce pochodzenia
    Chiny
  • Numer modelu
    Typ LZD

Typ LZD Węzeł stożkowy z otworem elastycznym sprzęgło gniazdowe sprzęgło spinalne Węzeł spinalny sprzęgło elastyczne

  • LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling
Uzyskaj cenę Skontaktuj się teraz

Typ LZD Węzeł stożkowy z otworem elastycznym sprzęgło gniazdowe sprzęgło spinalne Węzeł spinalny sprzęgło elastyczne

Przegląd produktu

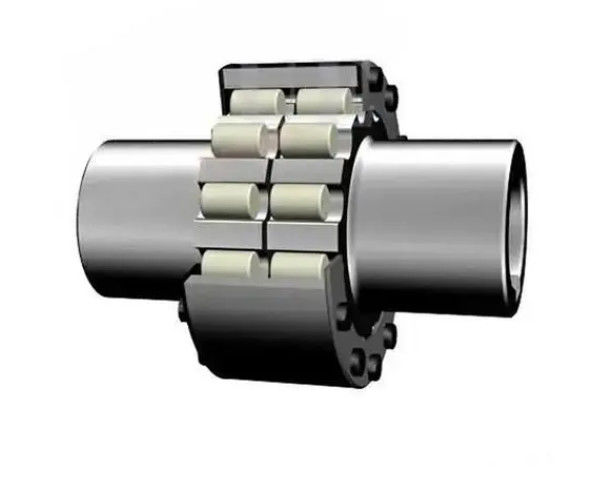

ZLD Type Conical Shaft Hole Elastic Pin Gear Coupling uses several pins made of non-metallic materials and is placed in the mating hole between the two halves of the coupling and the inner surface of the outer ring, a dwie połowy sprzęgła są połączone przez szpilkę w celu przesyłania momentu obrotowego.Jest odpowiedni do przesyłu średniej i wysokiej mocy, i nie nadaje się do części roboczych wymagających redukcji drgań i ścisłej kontroli hałasu.

Charakterystyka produktu

1Przy tym samym momentu obrotowym średnica obrotowa jest w większości mniejsza niż średnica sprzęgła biegów i ma niewielkie rozmiary i lekką wagę.Może częściowo zastąpić sprzęgło biegów;

2. W porównaniu z sprzęgłem biegów, elastyczny zęb zębowy Typ sprzęgła jest prosty w strukturze, mniej części składowych, wygodniejszy w produkcji, bez narzędzia do obróbki biegów;wygodna konserwacja, długą żywotność, szpilkę nylonową można wymienić poprzez usunięcie płyty rozgrzewającej;

3. kolumna nylonowa elastycznego sprzęgła zębowego szpilki szpilka jest materiałem samosmarowującym się i nie wymaga smarowania, co nie tylko oszczędza olej smarowy,ale także oczyszcza środowisko pracy; elastyczne sprzężenie przekładni z szpilką ma słabą odporność na drgania i wysoki poziom hałasu.

Parametry produktu

model Prężnik obrotowy nominalny Dopuszczalna prędkość [n]r/min Średnica otworu osi d1 d2 Długość otworu wału D B S Moment bezwładności Kg.m2 Masa m Kg
Typ Y Typ J1, Z1
L L1
ZLD1 100 4000 12 14 32 27 76 52 9 0.0007 0.73
16 18 42 30
19
20 22 52 38 54 11
24
ZLD2 250 4000 16 18 42 30 90 60 7 0.004 3.9
19
20 22 52 38 62 9
24
25 28 62 44 66 13
30 32 82 60 70 17
ZLD3 630 4000 25 28 62 44 118 85 11 0.015 8.6
30 32 82 60 89 15
35 38
40 42 112 84 95 21
ZLD4 1600 4000 40 42 112 84 158 115 21 0.057 18.1
45 48
50 55
56
60 142 107 122 28
ZLD5 4000 4000 50 55 112 84 192 115 21 0.14 29.2
56
60 63 142 107 112 28
65 70
71 75
80 172 132 127 33
ZLD6 6300 3300 60 63 142 107 230 144 30 0.31 47.2
65 70
71 75
80 85 172 132 149 35
90 95
ZLD7 10000 2900 70 71 142 107 260 146 30 0.62 73
75
80 85 172 132 151 35
90 95
100 110 212 167 156 40
ZLD8 16000 2500 80 85 172 132 300 167 34 1.29 115
90 95
100 110 212 167 172 39
120 125
130 252 202 177 44
ZLD9 25000 2300 90 95 172 132 335 187 34 2.1 151
100 110 212 167 192 39
120 125
130 140 252 202 197 44
150
ZLD10 31500 2100 100 110 212 167 355 194 41 3.1 196
120 125
130 140 252 202 199 46
150
160 170 302 242 209 56
ZLD11 40000 2000 110 120 212 167 380 214 41 4.3 237
125
130 140 252 202 219 46
150
160 170 302 242 229 56
180
ZLD12 63000 1700 130 140 252 202 445 231 48 9.9 399
150
160 170 302 242 241 58
180
190 200 352 282 251 68
ZLD13 100000 1500 150 252 202 515 262 44 16.6 502
160 170 302 242 272 54
180
190 200 352 282 282 64
