System przenośnika pod wysokim kątem
Cechy produktu
1. ściany boczne: Najbardziej wyróżniającą cechą tych pasów są fale faliste, które są przymocowane do pasa bazowego.,umożliwiające skuteczne przechowywanie i transport materiałów luźnych na stromach nachyłkach lub pionowych przenośnikach.
2. Klatki lub loty: przenośnik pasowy pod stromym kątemczęsto zawierają klucze lub płyty, które są integralnie formowane z ścianami bocznymi.Te zaciski zapewniają dodatkowe wsparcie i pomagają utrzymać stabilność przenoszonego materiału podczas przewozu pochyłej lub pionowejkształt i wysokość szczelinowych można dostosować do specyficznych wymagań aplikacji.
3- Zwiększony kąt przenoszenia: obecność fal fal falistych pozwala na działanie pasa na stromach nachyłkach w porównaniu z konwencjonalnymi pasami płaskimi.Ten zwiększony kąt przenoszenia pozwala na efektywne obsługiwanie materiałów w sytuacjach, w których przestrzeń może być ograniczona lub gdy wymagane są zmiany wysokości.
4Wysoka wytrzymałość na rozciąganie:Przewoźnik pasowy pod stromym kątemWykorzystując w ten sposób silnik napędowy, urządzenia te są zazwyczaj wykonane z wysokiej jakości tkaniny lub stalowego wzmocnienia sznurka, zapewniając im doskonałą wytrzymałość na rozciąganie i nośność.Ta wytrzymałość pozwala pasa wytrzymać ciężkie obciążenia i utrzymać stabilność podczas pionowego lub stromego nachylenia przenoszenia.
5. wszechstronność: pasy te nadają się do szerokiego zakresu przemysłu i zastosowań.i obróbki materiałów luźnychPłyty przenośne z falami ściennymi mogą obsługiwać różne materiały, w tym masowe materiały stałe, granule, proszki oraz mokre lub lepkie materiały.
6Opcje dostosowania:Przewoźnik pasowy pod stromym kątemMożna je dostosować do spełnienia specyficznych wymagań aplikacji, w tym wyboru odpowiedniej wysokości ściany bocznej, konstrukcji klamry, szerokości pasa,i materiału pasa w oparciu o czynniki takie jak materiał przenoszony, konfiguracji przenośnika i warunków eksploatacji.
Parametry produktu:
Model | Wysokość w mm | Wielkość górna (mm) | Szerokość ramienia (mm) | Odległość (mm) | Gęstość (mm) | Minimalna średnica bębna ((mm) |
Światło (N) | 60 | 44 | 50 | 42 | 6 | 200 |
80 | 44 | 50 | 42 | 6 | 200 | |
100 | 44 | 50 | 42 | 6 | 250 | |
120 | 44 | 50 | 42 | 6 | 315 | |
Średnie (S) |
160 | 66 | 75 | 63 | 8 | 400 |
200 | 66 | 75 | 63 | 8 | 500 | |
240 | 66 | 75 | 63 | 8 | 630 | |
Ciężki (ES)
|
300 | 88 | 100 | 84 | 10 | 800 |
400 | 88 | 100 | 84 | 10 | 1000 | |
500 | 110 | 125 | 125 | 10 | 1200 | |
630 | 110 | 125 | 125 | 10 | 1600 |
Model | Wysokość ((mm) | Szerokość ramienia (mm) | Minimalna średnica bębna ((mm) | Z wysokością fali ((mm) |
TC | 75 | 80 | 200 | 80 |
110 | 110 | 315 | 120 | |
140 | 140 | 400 | 160 | |
180 | 180 | 500 | 200 | |
220 | 220 | 630 | 240 | |
280 | 226 | 800 | 300 | |
360 | 226 | 1000 | 400 | |
460 | 226 | 1200 | 500 | |
580 | 226 | 1600 | 630 |
Uwaga: maksymalna długość membrany firmy wynosi 1 m, ale rzeczywista skuteczna szerokość użytej membrany powinna być określona w zależności od rzeczywistej szerokości taśmy bazowej i pustej krawędzi.

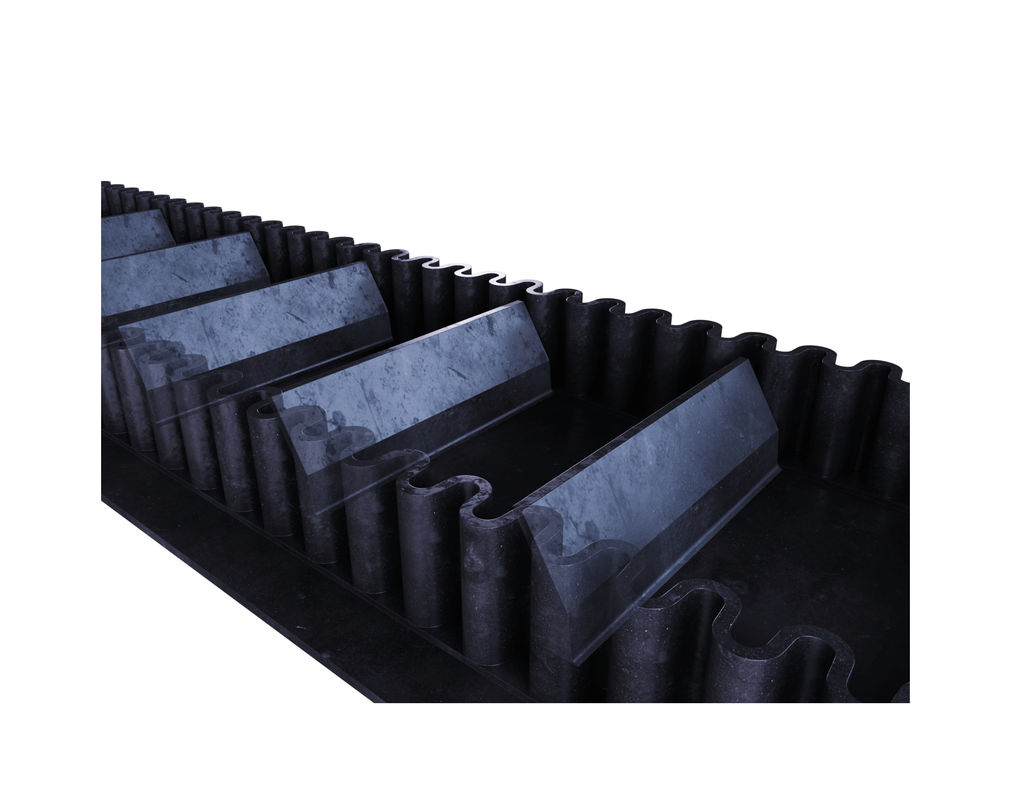

Obraz produktu
