GB/T 9770 Stalowy wzmocniony taśma przenośna taśma przenośna z liny drutowej do przesyłu materiału
Opis produktu:

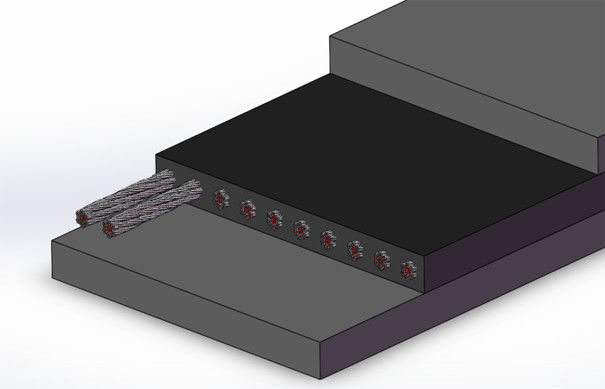

Taśmy przenośnikowe ze stali to taśmy przenośnikowe z gumy z stalowym drutem jako szkieletem.Ma zalety wysokiej wytrzymałości na rozciąganie, dobra odporność na uderzenia, długi okres użytkowania, niewielki wydłużenie w trakcie użytkowania, dobre tworzenie row i dobra elastyczność.duże odległości, i dużych prędkości.
Parametry produktu:
1) Pasy przenośne z liny drutowej przykłady oznakowania (standardy wdrożeniowe: GB/T 9770)
np. GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Standardowy kod
1400 ------ Długość (m)
2200 ------ Szerokość (mm)
ST3150 ------ Specyfikacje wytrzymałości
8+8 ------ Grubość kleju pokrywającego górnego i dolnego
H ------ Kod poziomu wydajności warstwy pokrywającej
2) Specyfikacja wytrzymałości taśmy przenośnej z włókna stalowego:
| Pozycja | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Wytrzymałość na rozciąganie wzdłużna N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Maksymalna nominalna średnica liny drutowej mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Odległość między linami drutowymi mm |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
Gęstość kleju na górnej części pokrywy mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Gęstość kleju do podszewki mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Specyfikacja szerokości liny drutowej:
|
Szerokość mm |
Liczba liny drutowej | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Tabela wydajności warstwy pokrywającej taśmę przenośną z liny drukowanej:
| Kod poziomu | Wytrzymałość przewodu pociągowego, MPa≥ | Wyciąganie przy przerwie, %≥ | Ilość zużycia, mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| 注:D?? W silnych warunkach pracy zużycia;H?? W silnych warunkach pracy z zadrapania;L?? W normalnych warunkach pracy;P?? Odporny na olej, odporny na ciepło, odporny na kwasy i alkalie,Zestawy przenośnikowe odporne na zimno i ogólnie opóźniające płomień | |||
