CTI Institute Square Combined Crossflow Open Circuit Cooling Tower

CTI Institute Square Combined Crossflow otwarty obwód chłodzący wieża

Produkty - Sprzęt do uzdatniania wody - Wieża chłodząca o otwartym obwodzie

Podkreślić

Otwarty obwod kwadratowy
,
połączona wieża chłodząca
,
Wieża chłodząca z otwartym obwodem Instytutu CTI
Nazwa produktu

Wieża chłodnicza z przepływem poprzecznym
PRZEPŁYW

100 m3/h-8000 m3/h
Części maszyny

Wentylator ze stopu aluminium/Specjalny silnik/Wypełniacz PVC/Tacka ociekowa/Elementy z tworzywa szt
Rodzaj

Typ niskotemperaturowy/Typ standardowy/Typ średniotemperaturowy/Typ wysokotemperaturowy
Materiał obudowy

Kompozyt FRP
Zastosowanie

Sprzęt do uzdatniania wody
Miejsce pochodzenia

Jiangsu, Chiny
Orzecznictwo

CTI/ISO9001:2008
Numer modelu

Seria HLT
Minimalne zamówienie

1

CTI Institute Square Combined Crossflow otwarty obwód chłodzący wieża

Name: CTI Institute Square Combined Crossflow otwarty obwód chłodzący wieża
Brand: Wuxi Weishi Industrial Complete Equipment Co., Ltd.
SKU: Seria HLT
Availability: InStock

button button

Uzyskaj cenę Skontaktuj się teraz

CTI Instytut kwadratowy połączony przepływ krzyżowy wieża chłodzenia otwarty obwód wieża chłodzenia

Opis produktu:

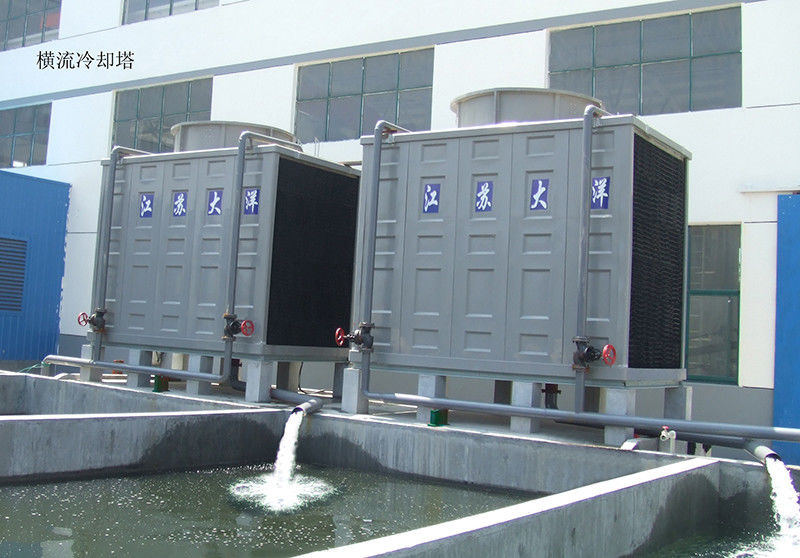

Wieża chłodząca z połączonym przepływem krzyżowym jest rodzajem wieży chłodzącej powszechnie stosowanej w procesach przemysłowych do usuwania ciepła z systemu.Wykorzystuje się je również w instalacjach elektrycznych, takich jak elektrownie., rafinerii, zakładów petrochemicznych, systemów HVAC i innych obiektów, w których należy rozpraszać duże ilości ciepła.

Charakterystyka produktu:

Wieża chłodząca o przepływie krzyżowym HLT przeszła certyfikację American CTI Cooling Tower International Association (dostępna na oficjalnej stronie internetowej) i ustanowiła ISO9001:2008 certyfikacja systemu zapewnienia jakości.
Nasza firma ma wieloletnie doświadczenie w produkcji i w pełni zastosowała zaawansowane technologie naszej firmy w kraju i za granicą.jego różne wskaźniki wydajności osiągnęły lub przekroczyły normy krajowe GB/T7190.1-2008 "Wieża chłodząca z tworzyw sztucznych wzmocnionych włóknami szklanymi" oraz DB31/204-1997 "Wieża chłodząca i jej system ekonomicznej normy zarządzania eksploatacją".Wszystkie jej aspekty reprezentują zaawansowany poziom obecnych domowych wież chłodzącychSzczegółowe objawy to:

1Przyjmuje się konstrukcję przepływu krzyżowego, która ma silne zastosowanie i szeroki zakres warunków pracy.
2Korpus wieży przyjmuje strukturę trasy o dobrej stabilności, bezpieczeństwie i niezawodności.
3Lepsza odporność na korozję i dłuższa żywotność.
4System dystrybucji wody typu koryta jest przyjmowany w celu oszczędzania głowicy pompy wody, z wysoką wydajnością i niskim zużyciem energii.
5Niezwykle wygodny system i platforma operacyjna.
6Produkt jest lekki, niewielki, kompaktowy i łatwy w montażu.
7Piękny wygląd.

Specyfikacja produktu:

Model	Objętość		Różnica temperatury w °C	Wymiar	Wiatrak					Wyrób własny						Hałas dB ((A)	Waga kg	Masę w kg
Model	28°C	27°C	Różnica temperatury w °C	L×W×H	Pojemność powietrza (dziesięć tysięcy) m3/h	Średnica cm	Moc kw	Trans misja	Liczba	Rurociąg wpuszczający wodę mm	Dystrybucja wody mm	Wyjście wody mm	Zaopatrzenie wodne mm	Rura przepływowa mm	Wyjście drenażowe mm	Hałas dB ((A)	Waga kg	Masę w kg
10	10	12	5	1700×850×1250	0.60	500	0.37	Bezpośrednie	1	40	32x2	65	25	30	30	¥50	200	450
			6	1700x850x1500	0.72	600	0.75									¥50	210	460
			10	1700x850x1750	1.05	700	0.75										220	470
			25	1700×850×2000	1.80	700	1.5										230	480
15	15	18	5	1800x950x1500	0.72	600	0.55	Bezpośrednie	1	50	40x2	65	25	30	30	¥50	230	530
			6	1800x950x1750	1.05	700	0.75									¥50	240	540
			10	1800×950×2000	1.80	700	1.10										260	560
			25	1800×950×2250	2.70	800	1.5										280	580
20	20	25	5	1900×1150×1750	1.05	700	0.75	Bezpośrednie	1	65	50x2	80	25	40	30	¥50	320	870
			6	1900 x 1150 x 2000	1.25	800	0.75									¥50	340	800
			10	1900x1150x2250	1.8	800	1.10										360	910
			25	1900×1150×2500	3.2	800	1.5										380	930
30	30	a5	5	2100 x 1150 x 2000	1.8	800	1.10	Bezpośrednie	1	65	50x2	80	25	40	40	¥50	350	950
			6	2100x1250x2250	2.2	900	1.10									¥50	380	980
			10	2100 × 1250 × 2500	3.3	900	1.5										400	1000
			25	2100 × 1250 × 2700	4.4	1000	2.2										450	1050
50	50	55	5	2800 x 1450 x 2250	3.3	1000	1.1	Bezpośrednie	1	80	65x2	100	40	50	50	¥50	750	1450
			6	2800x1450x2500	3.8	1200	1.5									¥50	760	1510
			10	2800x1450x2750	4.8	1200	2.2										820	1600
			25	2800 × 1450 × 2900	6.5	1200	2.2										900	1700

Model	Objętość		Różnica temperatury°C	Wymiar	Wiatrak					Wyrób własny						Hałas dB ((A)	Waga kg	Waga kg
Model	28°C	27°C	Różnica temperatury°C	L×W×H	Pojemność powietrza (Dziesięć tysięcy) m3/h	Średnica cm	Moc kw	Trans misja	Liczba	Rurociąg wpuszczający wodę mm	Dystrybucja wody mm	Wyjście wody mm	Zaopatrzenie wodne mm	Rura przepływowa mm	Wyjście drenażowe mm	Hałas dB ((A)	Waga kg	Waga kg
B0	80	90	5	3500 × 1700 × 3000	5.4	1200	2.2	Bezpośrednie	1	100	80x2	125	40	50	50	¥51	890	1900
			6	3500 x 1700 x 3200	6.2	1500	3.0									¥51	1000	2100
			10	3500 × 1700 × 3600	6.5	1500	3.0										1300	2400
			25	3500×1700×4100	7.2	1500	4.0										1500	2600
100	100	115	5	3800 × 2100 × 3000	6,5	1500	3.0	Bezpośrednie	1	125	100x2	150	40	50	50	¥51	1050	2550
			6	3800 × 2100 × 3100	6.8	1800	3.0									¥51	1200	2600
			10	3800 × 2100 × 3600	7.5	1800	4.0										1500	2750
			25	4000×2300×4100	10.5	2000	5.5										1800	2950
125	125	140	5	3800 × 2400 × 3000	7.2	1500	3.0	Bezpośrednie	1	125	100x2	150	40	50	50	¥52	1300	2650
			6	3800 × 2400 × 3100	9.7	1800	4.0									¥52	1400	2700
			10	3800 × 2400 × 3600	10.5	1800	4.0										1600	2950
			25	4000x240084100	13.6	2000	5.5										2000	3350
150	150	170	5	4000 × 2700 × 3000	8.5	1800	4.0	Bezpośrednie	1	150	125x2	200	40	50	50	¥52	1400	2850
			6	4000 × 2700 × 3100	9.7	2000	4.0									¥52	1650	3100
			10	4200 × 2700 × 3600	13.6	2000	5.5										2000	3450
			25	4400×2700×4100	16.0	2400	7.5										2400	4150
175	175	180	5	4000 × 2800 × 3000	9.0	1800	4.0	Bezpośrednie Zmniejszyć	1	150	125x2	200	40	50	50	¥50	1800	3400
			6	4200×2800×3100	9.8	2000	5.5									¥50	1900	3550
			10	4200 × 2800 × 3600	14.0	2000	5.5										2400	3900
			25	4400×2800×4100	16.0	2400	7,5										2700	4300
200	200	230	5	4200 × 3000 × 3000	12.2	2000	5.5	Bezpośrednie Zmniejszyć	1	200	125x2	250	40	50	50	¥53	1950	3600
			6	4200x3000x3100	13.0	2000	5.5									¥53	2100	3780
			10	4400 × 3000 × 3600	16.2	2400	7.5										2400	4250
			25	4800×3200×4100	18.0	2800	11.0										2700	4750
250	250	280	5	4400x3300x3000	13.6	2400	7.5	Zmniejszyć	1	200	150x2	250	40	65	65	¥56	2400	4470
			6	4400 x 3300 x 3100	16.2	2400	7.5									¥56	2600	4700
			10	4800 × 3300 × 3600	18.5	2800	11.0										2700	4900
			25	4800x3300x4100	20.5	2800	11.0										2900	5300
300	300	320	5	4800x3900x3000	16.2	2800	7.5	Zmniejszyć	1	250	150x2	300	40	65	65	¥56	2700	5450
			6	4800x3900x3100	18.6	2800	11.0									¥56	2900	5650
			10	5000x3900x3600	18.6	3000	11.0										3000	5900
			25	5200 × 3900 × 4100	20.5	3200	11.0										3150	6700
350	350	375	5	4000x5600x3000	18,6	1800	4.0	Bezpośrednie Zmniejszyć	2	250	125x4	200x2	40x2	50x2	50x2	¥56	3100	6900
			6	4200×5600×3000	20.5	2000	5.5									¥56	3180	7300
			10	4200×5600×3600	23.0	2000	5.5										3450	7800
			25	4400x5600x4100	25.8	2400	7.5										3900	8500
400	400	430	5	4200×6000×3000	25.0	2000	5.5	Bezpośrednie Zmniejszyć	2	200	125x4	250x2	40x2	50x2	50x2	¥59	3300	7200
			6	4200×6000×3100	27.0	2000	5.5									¥59	3500	7500
			10	4400×6000×3600	32.0	2400	7.5										3950	7700
			25	4800 × 6400 × 4100	40.0	2800	11.0										4200	8000

Model	Objętość		Różnica temperatury °C	Wymiar	Wiatrak					Wyrób własny						Hałas dB ((A)	Waga kg	Waga kg
Model	28°C	27°C	Różnica temperatury °C	L×W×H	Pojemność powietrza (dziesięć tysięcy) m3/h	Średnica cm	Moc kw	Trans misja	Liczba	Rurociąg wpuszczający wodę mm	Dystrybucja wody mm	Wyjście wody mm	Zaopatrzenie wodne mm	Rura przepływowa mm	Wyjście drenażowe mm	Hałas dB ((A)	Waga kg	Waga kg
450	450	480	5	4000 × 8100 × 3000	25.0	1800	4.0	Bezpośrednie Zmniejszyć	3	300	125x6	200x3	40x3	50x3	50x3	¥59	4050	8400
			6	4000x8100x3100	29.0	1800	4.0									¥59	4200	8500
			10	4200 × 8100 × 3600	40.0	2000	5,5										4500	9000
			25	4400x8100x4100	48.0	2400	7.5										4900	10000
500	500	550	5	4400 × 6600 × 3000	27.0	2400	7.5	Zmniejszyć	2	300	150x4	250x2	40x2	65x2	65x2	¢60	4100	8600
			6	4400x6600x3100	32.0	2400	75									¢60	4250	9000
			10	4800 × 6600 × 3600	38.0	2800	11.0										4600	11000
			25	4800x6000x4100	52.0	2800	11.0										4960	11500
600	00	650	5	4200×9000×3000	32.5	2000	5.5	Bezpośrednie Zmniejszyć	3	350	125x6	250 x 3	40x4	50x3	50x3	¥61	4650	10500
			6	4200x9000x3100	40.0	2000	5.5									¥61	4800	11000
			10	4400×9000×3600	45.5	2400	7.5										5300	12500
			25	4800x9600x4100	60.0	2800	11.0										5900	13000
700	700	750	5	4000 × 11200 × 3000	40.0	1800	4.0	Bezpośrednie Zmniejszyć	4	350	125x8	200x4	40x4	50x4	50x4	¥62	6100	13000
			6	4200×11200×3100	45.5	2000	5.5									¥62	6250	13500
			10	4200×11200×3600	52.5	2000	5.5										6700	14000
			25	4400 × 11200 × 4100	70.0	2400	7.5										7600	15000
800	800	860	5	4200x12000x3000	48.0	2000	5.5	Bezpośrednie Zmniejszyć	4	400	125x8	250x4	40x4	50x4	50x4	¥62	6100	15100
			6	4200×12000×3100	52.5	2000	5.5									¥62	6300	15600
			10	4400 × 12000 × 3600	72.0	2400	7.5										7200	16000
			25	4800x12800x4100	80.0	2800	11.0										8100	16900
900	900	960	5	4000x16200x3000	54.0	1800	4.0	Bezpośrednie Zmniejszyć	6	400	125x12	200x6	40 x 6	50x6	50x6	₹ 65	6600	13800
			6	4000x16200x3100	57.5	2000	4.0									₹ 65	7000	16000
			10	4200 × 16200 × 3600	67.5	2000	5.5										8600	16800
			25	4400×16200×4100	90.0	2400	7.5										10000	17600
1000	1000	1230	5	4200×15000×3100	62.5	5000	5.5	Bezpośrednie Zmniejszyć	5	400	125 x 10	250x5	40x5	50x5	50x5	¢68	7600	16600
			6	4200×15000×3100	65.5	2000	5.5									¢68	7800	16900
			10	4200×15000×3100	75.5	2400	7.5										9100	18900
			25	4800x16000x4100	98.0	2800	11.0										10100	20700
1200	1200	1350	5	4200x18000x3000	100	2000	5.5	Bezpośrednie Zmniejszyć	6	500	125x12	2506	40%6	50x6	50x6	¥68	9400	21000
			6	4200x18000x3100	115	2000	5.5									¥68	9600	22000
			10	4400x18000x3600	140	2400	7.5										10100	23000
			25	4800×19200×4100	210	2800	11.0										12200	26000
1500	1500	1650	5	4400×19800×3000	100	2400	7.5	Zmniejszyć	6	500	125x12	250x6	40x6	65x6	65x6	¢68	10100	23000
			6	4400×19800×3100	115	2400	7.5									¢68	11500	25000
			10	4800×19800×3600	140	2800	11.0										12500	31000
			25	4800x19800x4100	210	2800	11.0										14500	36000
1800	1800	1805	5	4200 × 27000 × 3000	100	2000	4.0	Bezpośrednie Zmniejszyć	9	550	125x18	250x9	40x9	50x9	50x9	¢68	14200	22500
			6	1200 × 27000 × 3100	120	2000	5.5									¢68	15000	24000
			10	4400 × 27000 × 3600	150	2400	7.5										17000	35000
			25	4800 × 28800 × 4100	240	2800	11.0										20000	56000

Model	Wymiar	KolumnaWymiar						Wyrób własny
	L×W	L mm	B mm	L1 mm	2 × L2 mm	H> mm	Numer kolumny	DN0 mm	DN1xLiczba mm	DN2 mm	DN3xLiczba mm	DN4xLiczba mm	DN5xLiczba mm
350	5200×4600	5200	4600	1700	1750	800	16	250	125x4	300	40	50	50
	5400×4600	5400	4600	1800	1800
	5600×4600	5600	1600	1800	1900
400	5600x5200	5600	5200	1800	1900	1000	16	300	125x4	350	40	50	50
	5800×5200	5800	5200	1900	1950
	6200×5200	6200	5200	2000	2100
450	5600×5400	5600	5400	1800	1900	1000	16	300	150x4	350	50	65	65
	5800x5400	5600	5400	1900	1950
	6200×5400	6200	5400	2000	2100
500	6200×5600	6200	5600	1550	1550	1000	25	300	150x4	350	50	65	65
	6400x5600	6400	5000	1600	1600
	6600x5600	6600	5600	1650	1650
600	6600x5800	6600	5800	1650	1650	1200	25	350	200x4	400	66	80	80
	7000x5800	7000	5800	1750	1750
	7100×5600	7100	5800	1775	1775
700	7000×6500	7000	6500	1750	1750	1200	25	350	200x4	400	65	80	80
	7400×6500	7400	6500	1850	1850
	8000×6500	8000	6500	2000	2000

Jak to działa:

1. Chłodzenie: Gorąca woda jest pompowana z procesu przemysłowego na górę wieży chłodzącej i rozprowadzana po opakowaniu.wchodzi w kontakt z powietrzem płynącym poziomo przez wieżę, sprzyjając przenoszeniu ciepła z wody do powietrza.
2Transfer ciepła: gdy powietrze przepływa nad wodą, usuwa ciepło poprzez parowanie i transfer ciepła, powodując ochłodzenie wody w wieży chłodzącej.
3Odzysk i zrzut: ochłodzona woda jest gromadzona na dnie wieży i może być poddawana recyklingowi lub zrzucana.
4Uwolnienie ciepła: ciepło przenoszone do powietrza zostaje w końcu uwolnione do atmosfery poprzez parowanie i konwekcję.
