Włókna z stali nierdzewnej Automatyczne otwarcie zamknięcie zaworu
Opis produktu:

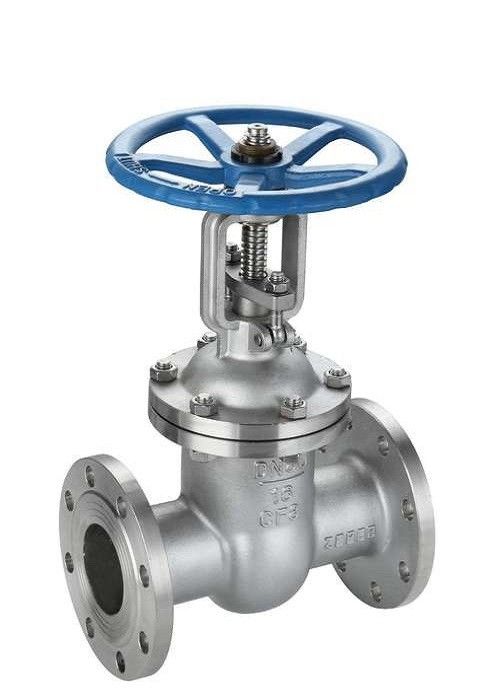

Zawór bramowy ze stali nierdzewnejjest jednym z najczęściej stosowanych zaworów otwierających i zamykających, który wykorzystuje płytkę bramkową (tj. części otwierające i zamykające, w których części otwierające i zamykające nazywane są płytkami bramkowymi lub bramkami,i siedzenia bramy są nazywane siedzenia płyt bramy) do połączenia (pełnie otwarte) lub odcięcie (pełnie zamknięte) medium w rurociąguNie wolno go używać jako przechwytującego przepływ.
Kierunek ruchu bramy jest prostopadły do kierunku płynu.Zawór bramkowy jest uszczelniony poprzez kontakt pomiędzy siedzeniem zaworu a płytą bramkową.
W trakcie użytkowania należy unikać otwierania bramy w niewielkiej ilości, ponieważ erozja szybko płynącego medium przyspieszy uszkodzenie powierzchni uszczelniającej.
Parametry produktu:
| 型号Typ | 公称通径DN(mm) | 尺寸Dimension ((mm) | |||||||
| L | D | D1 | D2 | b-f | Z-φd | H | D0 | ||
|
Z41H ((/W/Y) -10 Z541H ((/W/Y) -10 Z941H(/W/Y) -10
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
Warunki pracy:
1. Warunki pracy w wysokiej temperaturze i pod wysokim ciśnieniem:
Zawór otwierającymoże być stosowany w warunkach pracy średniej temperatury do 400°C, ciśnienia do 2500-5000psi.
2. Silne środki korozyjne:
Zawór z twardym uszczelnieniem ma wysoką odporność na korozję i może być stosowany w różnych przypadkach kwasu, alkalizmu, soli i innych silnych nośników korozyjnych.
3Środki o wysokiej lepkości:
Zawory z twardym uszczelnieniem mają dobrą samoczyszczalność i płynność i mogą być stosowane w systemach rurociągowych dla nośników o wysokiej lepkości.
4. Cząsteczki stałe lub nośniki zawierające celulozę:
Zawór otworu z twardym uszczelnieniem posiada zaawansowany mechanizm uszczelniania, który może lepiej obsługiwać media zawierające cząstki, celulozę, pozostałości itp. i zapobiegać zatarciu.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
