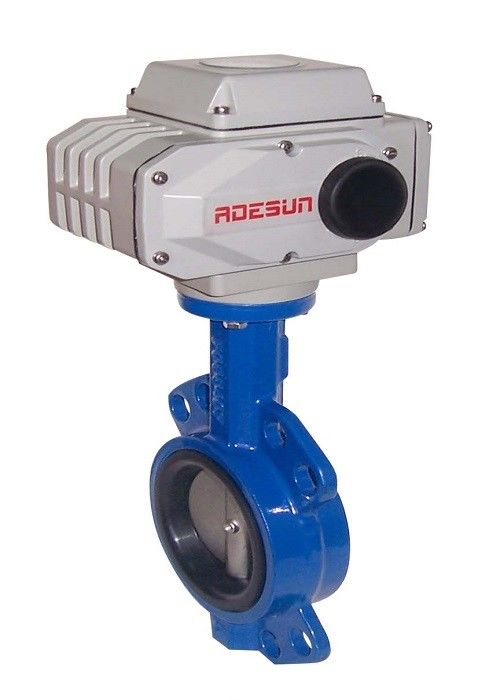

DN50mm-800mm(2''-32'') Pneumatic Actuator Operated Butterfly Valve 2 Way Butterfly Valve

DN50mm-800mm ((2''-32'') Pneumatyczny Aktuator Działany Zawór Motyl 2-stronny Zawór Motyl

  • Podkreślić

    DN50mm Zawór motylkowy

    ,

    DN800mm 2-stronny zawór motylkowy

    ,

    Pneumatyczny zawór motylkowy odm

  • Nazwa produktu
    Wyniki badań
  • Rodzaj
    Dwukierunkowy zawór motylkowy
  • Wielkość portu
    DN50mm-800mm(2''-32'')
  • Standardowy
    GB2555-81, GB4216-84, IS02084-1974
  • Miejsce pochodzenia
    Chiny

DN50mm-800mm ((2''-32'') Pneumatyczny Aktuator Działany Zawór Motyl 2-stronny Zawór Motyl

DN50mm-800mm ((2''-32'') Pneumatyczny Aktuator Działany Zawór Motyl 2-stronny Zawór Motyl

Główne cechy zaworu motyla pneumatycznego
1Małe rozmiary, lekka waga i łatwa konserwacja, można go zamontować wszędzie tam, gdzie jest potrzebne.
2Prosta, kompaktowa konstrukcja, szybka operacja w 90 stopni.
3Płytka ma podwójne łożysko, doskonałą uszczelnienie bez wycieku w badaniu ciśnienia.
4. krzywa przepływu ma tendencję do linii prostej, doskonała wydajność regulacji
5Struktura płyty środkowej, mały moment otwarcia i zamknięcia.
6Długa żywotność, przetrwanie dziesięciu tysięcy operacji otwierania i zamykania.
7Można go używać do odcinania i regulowania mediów.

Specyfikacja zaworu motylkowego o działaniu pneumatycznym

规格 H1 H2 H3 S φ Francuski 伸缩最大长度Lmax 伸缩最大长度Lmin 伸缩设计长度L L1 L2 L3 n-d-M 气动装置型号
mm Calownik
50 2 80 112 156 88.4 125 108 163 138 151 89 181 105 4-18-M16 TAG09
65 21/2 95 122 156 102.5 145 112 188 152 170 89 181 105 4-18-M16 TAG09
80 3 98 130 156 113.1 160 114 192 165 177 89 181 105 8-18-M16 TAG09
100 4 114 142 214 68.9 180 127 215 175 205 110 222 132 8-18-M16 TAG11
125 5 128 174 214 80.4 210 140 230 185 215 110 222 132 8-18-M16 TAG11
150 6 139 180 214 91.8 240 140 240 195 225 110 222 132 8-22-M20 TAG11
200 8 175 225 224 112.9 295 152 265 215 245 148 257 156 8-22-M20 TAW13
250 10 215 266 285 90.6 350 165 295 235 260 290 590 136 12-22-M20 TAW13
300 12 245 290 285 103.5 400 178 302 252 282 290 290 133 12-22-M20 TAW13
350 14 270 320 285 89.7 460 190 321 271 301 290 290 133 16-22-M20 TAW13
400 16 305 400 381 100.5 515 216 333 283 313 378 387 175 16-29-M24 TAW17
450 18 325 425 381 88.4 565 222 354 304 334 378 387 175 20-26-M24 TAW17
500 20 260 480 381 97 620 229 366 316 346 378 387 175 20-26-M24 TAW17
600 24 44 520 113.4 725 267 418 368 398 20-30-M27
700 28 5505 582 109.6 840 292 445 395 425 24-30-M27
800 32 560 620 124 950 318 475 725 455 24-33-M30
Uwaga:
1Urządzenie pneumatyczne wyposażone w zawór motylkowy DN600-800 wymaga specjalnego zamówienia.
2Wymiary połączeń flensów w tabeli są zgodne z normami GB2555-81, GB4216-84, IS02084-1974.
3Oryginalną długość konstrukcyjną teleskopicznego zaworu motylkowego w tabeli można wydłużyć zgodnie z potrzebami użytkownika.Jego maksymalna długość i minimalna długość zmienią się w równym stopniu z zmianą wymaganej długości konstrukcyjnej.
4Rozmiar części urządzenia elektrycznego w zakresie ciśnienia 0,6Mpa i 1,6Mpa w zakresie ciśnienia elektrycznego zaworu teleskopowego (w zakresie ciśnienia) jest taki sam jak rozmiar poziomu ciśnienia 1,0Mpa w tabeli powyżej.
5Jeżeli rozmiar urządzenia pneumatycznego ulega zmianie, należy zapoznać się z rozmiarem przesyłanej próbki losowej.
DN50mm-800mm ((2''-32'') Pneumatyczny Aktuator Działany Zawór Motyl 2-stronny Zawór Motyl 0
Zastosowanie:
DN50mm-800mm ((2''-32'') Pneumatyczny Aktuator Działany Zawór Motyl 2-stronny Zawór Motyl 1
