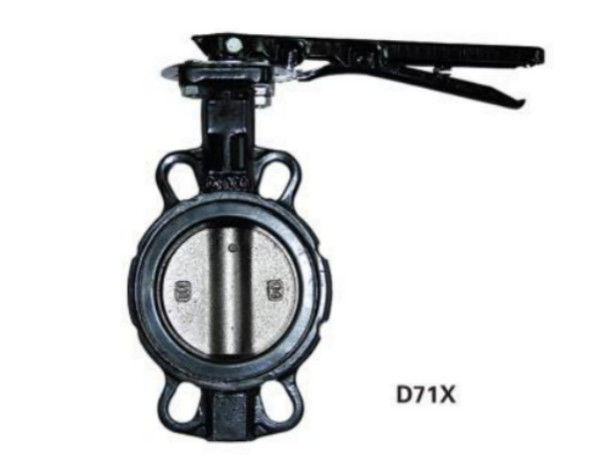

LT Typ Wysokiej Wydajności Wafer Butterfly Valve Żelazo odlewane Zero wycieków
-
Podkreślić
LT Typ zaworu motylnego
,2 cali zawor motylkowy Żelazo
,Wafer Butterfly Valve Zero wycieku
-
Nazwa produktuzawór motylkowy typu płytki
-
MediaPowietrze, woda, para, różne media żrące, błoto, olej, ciekły metal i media radioaktywne oraz inne r
-
ŚrednicaDN50 ((2 ̊) - 600 ((24 ̊)
-
CechyZerowy wyciek
-
Materiałżeliwo
-
Miejsce pochodzeniaChiny
-
Numer modeluLT Typ
LT Typ Wysokiej Wydajności Wafer Butterfly Valve Żelazo odlewane Zero wycieków
LT Typ Wysokiej Wydajności Wafer Butterfly Valve Żelazo odlewane Zero wycieków
Struktura:
Zawór motylkowy składa się z okrągłego lub dyskowego ciała z centralnym otworem i dyskowym lub motylkowym elementem zamknięcia wewnątrz ciała.znany jako płytka motyla lub płytka, jest podłączony do wału lub łodygi, który rozciąga się poza ciało zaworu.
Operacja:
Zawieszenie w kierunku ruchu jest następujące: w kierunku ruchu, w kierunku ruchu, w kierunku ruchu.umożliwia maksymalny przepływ przez zawórPłyta może być umieszczona gdziekolwiek pomiędzy, aby regulować przepływ.
Parametry:
| 公称通径DN | 尺寸Size(mm) | Waga (kg) | |||||||||||||
| A | B | C | D | L | H | D1 | N-φ | K | E | n1-φ1 | Φ2 | G | |||
| mm | Calownik | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | 2 ¢ | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | 4 i 6.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4 i 6.7 | 12.6 | 137 | 4.2 |
| 80 | 3?? | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4 i 6.7 | 12.6 | 189 | 4.7 |
| 100 | 4 ¢ | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
| 125 | 5 ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
| 150 | 6 ¢ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
| 200 | 8 ¢ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4-14.3 | 22.1 | 329 | 18.2 |
| 250 | 10 ¢ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-M20 12-M24 |
115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 ¢ | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-M20 12-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 462 | 40 |
| 350 | 14 ¢ | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 515 | 56 |
| 400 | 16 ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
| 450 | 18 ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
| 500 | 20 ¢ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
| 600 | 24 ¢ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
Uwaga:
DN50(2??)-600(24??) Zawór motylkowy typu "LT" nadaje się do dwóch poziomów ciśnienia: PN1.0/PN1.6MPa. W każdej siatce w tabeli znajdują się dwa rozmiary, wskazujące odpowiednio PN1.0/PN1.6MPa.W przypadku wymiarów połączeń poziomu ciśnienia, wymiary koła łącznika rurowego podłączonego do zaworu odnoszą się do tabeli wymiarów koła łącznika.elektryczny, pneumatyczne i inne urządzenia przesyłowe.
Struktura, właściwości i materiały części zaworu motylkowego typu "LT" są takie same jak w przypadku typu "A".Różnica polega na tym, że typ "A" może być połączony centralnie między dwoma flanżami rurowymi poprzez śruby sztabowe (lub przedłużone śruby sześciokątne) (i)(np. typu "clip-on").
Oprócz łączenia dwóch rurociągów przez dwa zwykłe sześciokątne śruby, typ "LT" może być również zainstalowany na końcu rurociągu (tj. typ jednozacisku) i stosowany jako zawór odpływowy,ale zastosowanie końca rury musi być określone w umowie zamówienia.
Wymiary podłączenia kołnierza są zgodne z normami G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 i innymi normami i muszą być określone przez użytkownika w umowie.
Zalety:
Kompaktne i lekkie, dzięki czemu łatwiej je instalować i obsługiwać.
Szybka i łatwa obsługa z ćwierć obrotu.
Dobre właściwości kontroli przepływu i niski spadek ciśnienia.
W porównaniu z innymi rodzajami zaworów jest to efektywne pod względem kosztów.
Odpowiedni do różnych zastosowań, w tym HVAC, oczyszczania wody, procesów chemicznych i przemysłowych.
Zastosowanie:
Zawory motylkowe są powszechnie stosowane w zastosowaniach, w których przestrzeń i waga są ograniczeniami, takimi jak systemy HVAC, zakłady oczyszczania wody i procesy przemysłowe.Są odpowiednie do kontrolowania przepływu płynów, gazów i osadów w szerokim zakresie przemysłu.
