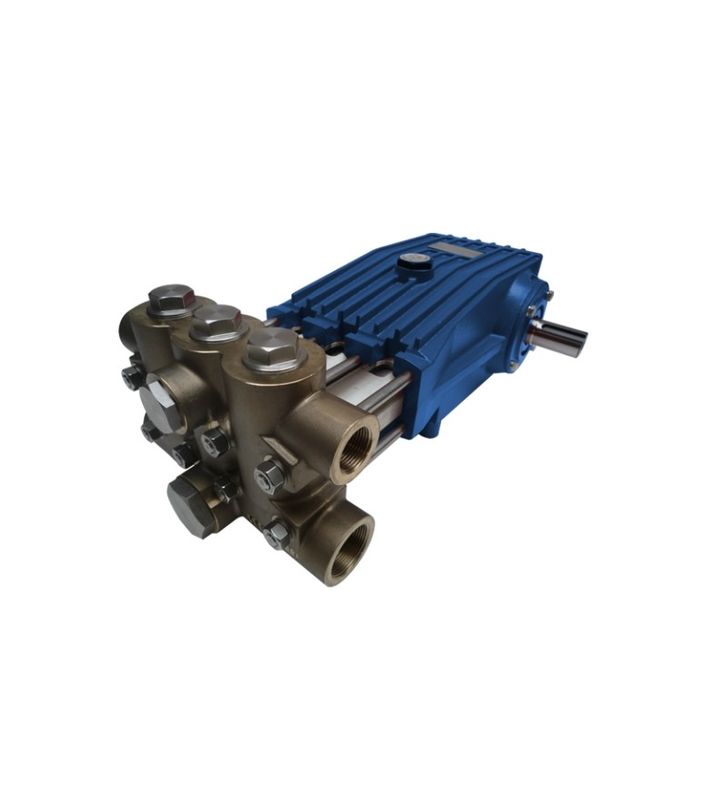

3WP80 Wysokiego ciśnienia pompa trójkątna trójkątna
Pumpy tłokoweWprowadzenie:
Pompy tłokowesą trójkątnymi (trzy tłoki), pompami przesuwnymi z pozytywnym przesuwem, trójkątnymi pompami przesuwnymi z pozytywnym przesuwemKażde obrócenie wału skrętowego powoduje bezpośredni ruch w prętach tłoka [piścionek], co powoduje dodatni przepływ z pompyWynik z pompy jest bezpośrednio związany z prędkością pompy (tu, uderzenia / minutę).Średnica tłoka i długość uderzenia określają ilość płynu obsługiwanego przy każdym uderzeniu i obrocieCiśnienie wyładowania powstaje w wyniku ograniczenia przepływu przez dysze lub ograniczenia w dół rzeki.
Naszepompy tłokowe trójkątneTe wysokotlakie pompy trójkątne mogą być również napędzane napędem zmiennym w celu dostosowania przepływu w zależności od zmian zapotrzebowania.Ograniczenie w dół będzie wymagać regulacji lub zaworu do regulowania zmiany przepływu.
Podczas uderzenia ssania tłok przesuwa się w lewo, powodując zawor zapasowy w ssanie.Wzajemna pompa o pozytywnym przemieszczeniuprzewód operacyjny między zbiornikiem a cylindrem pompowym do otwierania i dopuszczania wody z zbiornika.wprowadzenie zaworu tłumiącego do przewodu wysysającego i otwarcie zaworu tłumiącego do przewodu rozładowania. The volume of liquid moved by the pump in one cycle (one suction stroke and one discharge stroke) is equal to the change in the liquid volume of the cylinder as the plunger moves from its farthest left position to its farthest right position.
Pumpy tłokoweSpecyfikacja:
| Nominalne obciążenie tłocznika: 3100 kg |
Długość uderzenia: 80 mm |
Masa: 1500 kg | ||||||||||||
|
3WP80 Wysokoprężna trójkątna pompa wzajemna |
||||||||||||||
| Średnica tłoka (mm) | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | ||
| Ciśnienie robocze (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | ||
| Prędkość (min) | Przepływ L/min M3/h Moc KW | |||||||||||||
|
90 |
L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 | |
| M2/h | 9,2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1,2 | 0.8 | 0.64 | 0.55 | 0,45 | 0.33 | ||
| KW | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | ||
|
140 |
L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 | |
| M2/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | ||
| KW | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | ||
|
160 |
L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 | |
| M3/h | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.3 | 2.2 | 1.4 | 1.1 | 0.96 | 0.8 | 0.59 | ||
| KW | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | ||
|
200 |
L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 | |
| M3/h | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.80 | 1.44 | 1.20 | 1.02 | 0.72 | ||
| KW | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | ||
|
280 |
L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 | |
| M3/h | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | ||
| KW | 19 | 40 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | ||
|
320 |
L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 | |
| M3/h | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | ||
| KW | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | ||
|
370 |
Umin | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | ||
| M3/h | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | |||
| KW | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | |||
|
400 |
L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | |||
| M3/h | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.40 | ||||
| KW | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | ||||
|
450 |
L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | |||||
| Nie, nie, nie. | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | ||||||
| KW | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 | ||||||
※ Kiedy chcesz wybrać jeden rodzaj wysokiego ciśnienia pompy z pewnym natężeniem przepływu i ciśnieniem i wysokiego ciśnienia pompy dla specjalnego medium,Proszę nabyć najnowszy rysunek ogólny i rysunek podstawy z naszej fabryki.
Wykorzystanie pompy tłokowej:
Czyszczenie i pranie pod wysokim ciśnieniem
Badanie ciśnienia hydrostatycznego
Czyszczenie pojazdów, kolei i samolotów
Czyszczenie rur i rur
Czyszczenie zbiornika, zbiornika i reaktora
Oczyszczanie kanałów ściekowych i ścieków
Usunięcie farby i usunięcie rdzy
Spryskiwanie / zamglanie / zamglanie
Wstrzyknięcie / karmienie / dawkowanie
Pompy wysokiego ciśnienia do odwrotnej osmozy
Obcięcie, usunięcie i zburzenie
Wydobycie
