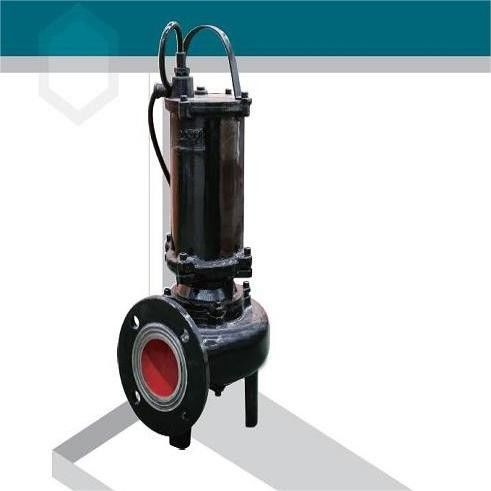

Elektryczna pompa zanurzająca zanurzająca pompa zanurzająca do oczyszczania ścieków
-
Podkreślić
weishiepc 1470r/min Pompy zanurzające ściekowe
,weishiepc 2825r/min Pompy zanurzające
,weishiepc 15m3/h pompa zanurzalna do osadów
-
Nazwa produktuZatapialna pompa szlamowa
-
Materiałżeliwo
-
Źródło energiiElektryczne
-
Władza22 KW
-
Użycieoczyszczalnie ścieków
-
Prędkość1470 obr/min, 2825 obr/min, 2840 obr/min, 2880 obr/min, 2890 obr/min, 2900 obr/min
-
Miejsce pochodzeniaChiny
-
Numer modeluSeria WQC
Elektryczna pompa zanurzająca zanurzająca pompa zanurzająca do oczyszczania ścieków
Elektryczna pompa zanurzająca zanurzająca pompa zanurzająca do oczyszczania ścieków
Warunki pracy produktu
1Temperatura średnia nie powinna przekraczać 40°C, gęstość1050kg/m, a wartość PH w zakresie 5-9.
2W trakcie pracy pompa nie może być niższa niż najniższy poziom płynu, patrz "Nijniższy poziom płynu".
3.Prężność znamionowa 380 V, częstotliwość znamionowa 50 Hz. Silnik może działać prawidłowo tylko pod warunkiem, że odchylenia zarówno napięcia znamionowego, jak i częstotliwości nie przekraczają ±5%.
4Maksymalna średnica ziarna stałego przechodzącego przez pompę nie może być większa niż 50% średnicy wyjścia pompy.
Specyfikacja produktu
np. 50WQC15-8-0.75
50------Otwór kanalizacyjny ((mm)
WQ------Pumpy zanurzające na ścieki
C------Struktura trzeciego pokolenia
15------Przepustowość ((m3/h)
8------Głowa (m)
0.75------Moce silnika zamontowanego ((kw)
| 序号 | 型号 | 排口径 średnica wyjścia (mm) | 流量 Pojemność | 扬程 Głowa (m) | 转速 Prędkość (r/min) | 功率 Moc (kW) | efektywność Efektywność (%) | Waga (kg) | |
| Nie, nie, nie. | Rodzaj | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2.2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 Średnica wyjścia (mm) |
流量 Pojemność | 扬程 Głowa (m) |
转速 Prędkość (r/min) |
功率 Moc (kW) |
efektywność Efektywność (%) |
Waga Masę (kg) |
|
| Nie, nie, nie. | Rodzaj | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | 100 150 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
Struktura produktu
łożyska:Wysokiej jakości łożyska, które przy rozsądnej konfiguracji mogą wydłużyć czas pracy pompy.
Chłodzenie:Chłodzenie pompy:bezpośrednie chłodzenie pompą do pompowania medium
Silnik:Izolacja klasy F, maksymalna temperatura robocza 155°C i klasy ochrony IPX8 z skuteczną uszczelnieniem.
Zapewnienie mechaniczne:Użyj wysokiej jakości uszczelnienia mechanicznego, dwustronne uszczelnienie zapewnia silnikowi podwójną ochronę.
Komora olejowa:Olej może smarować i chłodzić uszczelnienie mechaniczne i realizować przyłączoną funkcję bezpieczeństwa poprzez zapobieganie przeniknięciu płynu do silnika.Powietrze w pewnej ilości pozostawione wewnątrz komory może obniżyć ciśnienie akumulacyjnie podniesione.
Wyrzutnik:Zoptymalizowana konstrukcja pozwala pompie na silną zdolność drenażu włókien i stałych materiałów oraz niezablokowanie w transporcie płynów
Obudowa pompy:Wykorzystanie technologii CAD/CAM zapewnia pompie większą skuteczność i mniejsze zużycie.
Włócznik:
Pompa jest koaksjalna z silnikiem
Najkrótszy możliwie zaprojektowany rozciągnięty wał obrotowy może być zmniejszony wraz z jego odchyleniem i wibracjami, wydłużyć czas trwania zarówno uszczelnienia mechanicznego, jak i łożyska i zmniejszyć hałas podczas pracy.
System monitorowania:
Wewnątrz statora znajdują się trzy wbudowane seryjne przełączniki regulacji ciepła, które znajdują się w stanie "N.O." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), gdy mechaniczna uszczelka po stronie pompy wycieka i stosunek oleju do wody w komorze olejowej osiąga określoną koncentrację, automatycznie wyłącza zasilanie w celu zatrzymania pracy pompy.
Funkcja sprawdzania, czy silnik jest dostępny wraz z elektryczną szafą sterującą, tak aby zapobiec jego spalania z powodu braku fazy.
