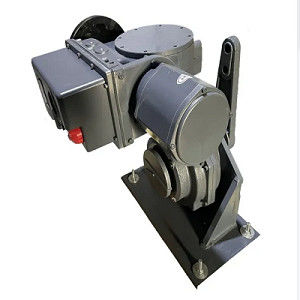

Aktywujący zawór elektryczny serii SD z ćwierćobrotem Aktywujący elektryczny z silnikiem

Aktywujący zawór elektryczny serii SD z ćwierćobrotem Aktywujący elektryczny z silnikiem

Wskazówka o działaniu zaworów za kwadratowe skręty:

Akwenery elektryczne z ćwierćobrotem wykorzystują energię elektryczną do otwierania, zamykania lub uruchamiania zaworów gazowych, które wymagają bardzo precyzyjnego pozycjonowania.Są one zaprojektowane w celu automatyzacji precyzyjnej pracy zaworów, które otwierają się i zamykają poprzez obrotowy ruch 90° (czwarty obrót), takie jak zawory kulkowe, zawory z wtyczką, zawory duszące, zawory wyładowujące i zawory motyli.Rotacyjne silniki obrotowe mogą być również wykorzystywane do automatyzacji tłumieni w celu regulowania przepływu powietrza w kominach i sprzęcie obsługującym powietrze w przemyśle HVAC.

Wykonawcy zaworów kwadratowychcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyIch kompaktowa konstrukcja i stosunkowo niska waga są idealne w sytuacjach, w których przestrzeń montażowa jest ograniczona, umożliwiając dodatkowe miejsce dla alternatywnych opcji rur.

Specyfikacja aktuatora zaworu elektrycznego z ćwierćobrotem:

Wykonanie techniczne elektrycznego siłownika na ćwierć obrotu:

1. Chińskie i angielskie menu debugowe, proste i intuicyjne
2. Wspiera 3 metody sterowania: (wszystkie są izolacją par optycznych)
A. Układ sterowania typu przełącznika może wybrać układ sterowania joggingem lub układ sterowania zapisywaniem.
B. Standardowe sterowanie analogowe 4-20mA, impedancja sygnału wejściowego 100Ω, impedancja sygnału wyjściowego < 750Ω (standardowa konfiguracja)
C. sterowanie autobusem MODBUS (nieobowiązkowe)
3Ma funkcje identyfikacji sekwencji fazowej i korekty.
4. Ma funkcję ochrony przed utratą fazy zasilania. Trójfazowy aktuator utraty fazy zasilania automatycznie zatrzymuje się i wyświetla stratę fazy.
5Istnieje wiele środków ochrony:
A. Elektroniczny limit
B. Ochrona przed nadmiernym momentem obrotowym
C. Ochrona przed przerwaniem sygnału, utrzymanie pozycji, całkowicie zamknięte, całkowicie otwarte, trzy metody do wyboru
D. Ochrona przed przegrzaniem silnika
E. Ochrona obrotowa w przypadku wstrzymania obrotu, gdy jest to polecenie sterowania, po 8S nie występuje żadne działanie zwrotne i jest oceniana jako wstrzymanie obrotu.
6. wyposażone w czterostronne kontakty suche alarmowe, elementy alarmowe mogą być wybrane poprzez ustawienia
7Wysokiej precyzji sterowanie, błąd ≤±1%, hamowanie przyjmuje hamowanie z opóźnieniem reakcji, a wahania prądu są małe.
8Z funkcją sterowania awaryjnego ESD.
9Najwyższy poziom ochrony to IP67.

10. Wdrożyć normy IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 oraz odniesienia.
