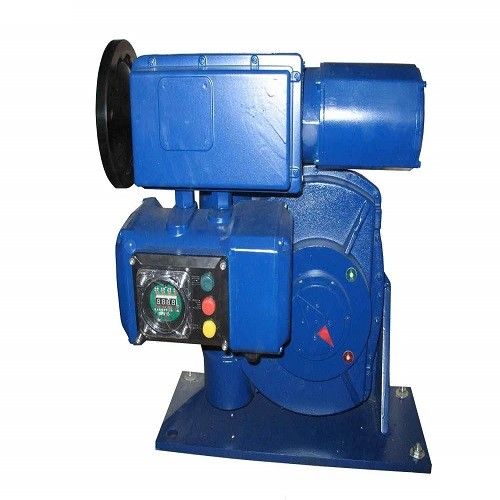

Aktorzy elektryczni z serii SD z czwartym obrotem Aktorzy elektryczni z napędem silnikowym Aktorzy elektryczni z inteligentnym typem stopa
Wskazówka o działaniu zaworów za kwadratowe skręty:
Elektryczny mechanizm uruchamiający jest końcowym urządzeniem sterującym w systemie pomiaru i sterowania procesami przemysłowymi.Może przekształcić sygnał systemu sterowania w przesunięcie kątowe wału wyjściowego w celu kontrolowania pozycji przechwytującego w zawór lub inne struktury regulacyjne, tak aby medium kontrolowane można było kontrolować zgodnie z regulaminem systemu.
Warunki pracy elektrycznych siłowników kwadratowych:
1) Warunki zasilania:
Jednorazowe napięcie prądu przemiennego: 220V±10%
Trójfazowy trójprzewodowy prąd prądu przemiennego: 380V±10%
Częstotliwość: 50/60HZ ± 1%
DC220V
DC48V
Proszę wskazać przed zamówieniem specjalnego zasilania
2)Warunki środowiskowe
Temperatura: -10~+55°C lub -20~+70°C
Względna wilgotność: nie więcej niż 95%, medium nieżrące w otaczającym powietrzu
System pracy: odwracalny system pracy przerywanej, liczba połączeń na godzinę wynosi 320, gdy stopa ciągłości połączenia wynosi 50%.
Specyfikacja aktuatora zaworów kwadratowych:
| Model | Oznaczony moment obrotowy ((Nm) |
Cały czas trwania |
Wstawione kołnierze | Podstawa zamontowana | Parametry silnika wyposażonego | |
|
Flanka montażowa Standardy ISO |
Model zawiasu kulkowego | Kod napięcia |
Moc znamionowa KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
