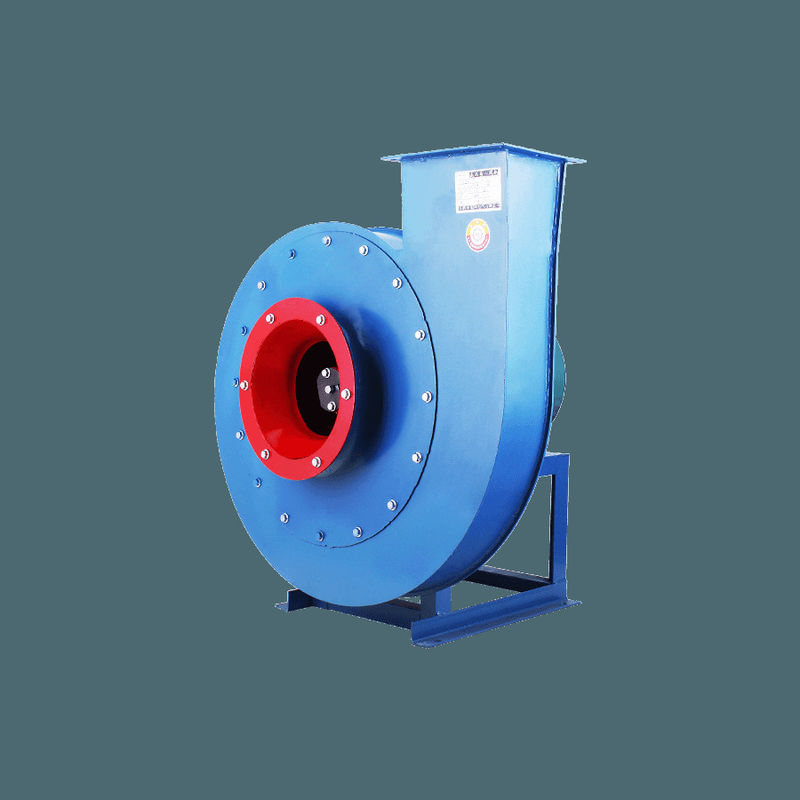

G4-73 Y4-73 Stalowe wentylatory do wentylacji kotła

G4-73 Y4-73 Stalowe wentylatory do wentylacji kotła

1. Przegląd

G4-73 Y4-73Stalowe dmuchawy odśrodkowe i wentylatory napędowenadają się do systemów wentylacyjnych i wentylatorów o napływie indukowanym kotłów parowych o pojemności poniżej 670 t/h w elektrowniach cieplnych.G4-73 może być również stosowany do wentylacji kopalni i wentylacji ogólnej.
Środkiem przenoszonym przez wentylator jest powietrze, a maksymalna temperatura nie może przekroczyć 80°C; środkiem przenoszonym przez wentylator indukowany jest gaz spalinowy,a maksymalna temperatura nie przekracza 250°C.
Przed wentylatorem z napędem indukowanym należy zainstalować urządzenie do usuwania pyłu w celu maksymalnego zmniejszenia zawartości pyłu w gazach spalin wchodzących do wentylatora.Zgodnie z ogólnymi warunkami użytkowania elektrowni, wydajność usuwania pyłu nie może być mniejsza niż 85%.

2. cecha

(1) WprowadzenieCentrifugalny wentylator i wentylatory z napędem napędowymsą wykonane z pojedynczego wysysacza, z których każdy ma łącznie 12 numerów maszyn N28~28.
(2) wentylator ma dwa kierunki obrotowe: lewy i prawy.obrót obrotowy w kierunku przeciwnym do ruchu wskazówek zegara nazywany jest lewym wentylatorem, reprezentowane przez "lewy".
(3) Położenie wyjścia wentylatora wyraża się kątem wyjścia powietrza z obudowy.
(4) Tryb przenoszenia wentylatorów jest typu D, a wszystkie są napędzane przez elastyczne sprzęgły.

3Specyfikacja

4. Struktura

W sprawieWentylatory wentylacyjne odśrodkoweskładają się głównie z obrotowca, obudowy, wlotu powietrza, drzwi regulacyjnych i części skrzyni biegów.

(1) Prężnik składa się z 12 odwrotnie nachylonych ostrzy, zwojonych między stożkowym przednim dyskiem łukowym i płaskim tylnym dyskiem.Wykorzystanie ostrzy w kształcie folii zapewnia wysoką wydajnośćPrężnik został skalibrowany według równowagi statycznej i dynamicznej, dzięki czemu działa płynnie.Struktura obrotowa wentylacji i wentylatorów o napływie indukowanym o tym samym numerze maszyny są takie same.

(2) Obudowa to zwojowe ciało spawane zwykłymi płytami stalowymi.Obudowa jednego wentylatora wysysającego jest wykonana w trzech różnych formach (obudowa Ng8 ~ 12 jest wykonana z zintegrowanej struktury i nie może być rozmontowana, obudowa N214 ~ 16 jest wykonana z typu dwutorowego otwierania, a obudowa N218 ~ 28 jest wykonana z typu trzyotwierającego).

(3) Zbieżny i zrestrukturyzowany wlot powietrza jest wykonany w strukturę zintegrowaną i mocowany na stronie wlewu wentylatora śrubami.

(4) Urządzenie służące do regulacji natężenia przepływu wentylatora jest zainstalowane osialnie przed wejściem powietrza, w zakresie regulacji od 0° (pełnie otwarty) do 90° (pełnie zamknięty).Ustawić pozycję dźwigni drzwi, patrząc z prawej strony z kierunku wlewu powietrza.dla lewego wentylatora, pociągnięcie za dźwignię od góry do dołu zmieni kierunek z całkowicie zamkniętego na całkowicie otwarty.

(5) Główny wał części przesyłowej wykonany jest z wysokiej jakości stali, a ten wentylator wykorzystuje łożyska walcowe.N218~28 użyć dwóch niezależnych pudełek łożysk typu poduszki. Pudełko łożyskowe jest wyposażone w termometr i wskaźnik poziomu oleju (tylko dla wentylatorów o indukowanym strumieniu).Ilość dodanego oleju jest zgodna z wymogami oznakowania poziomu olejuJeśli w zintegrowanym cylindrycznym łożysku łożyskowym N28~16 użyto tłuszczu, do boku kuli łożyskowego należy dodać odbiór oleju, a jego sznurek mocowania został prefabrykowany.Wykorzystuje się w tym celu urządzenie o temperaturze nieprzekraczającej 30 °C.Wykorzystanie wody zależy od temperatury, a ogólnie uważa się, że wynosi 05~1m2/h.
